产品介绍:

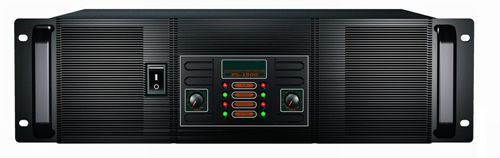

整体外观
◆整体外观端正稳实,精细美观,具有金属质感和科技形象。机箱表面涂覆黑色洒细点处理,高档独特。
◆面板铝质材料自主开模设计,面板布局合理,做工精致,整洁高档,左右配有拉手,方便搬运。
◆整机由前向后开口通风,减少风阻,增强通风,降低机内温升。提高整机工作稳定性。
◆后面板采用大面积开孔设计,方便出风散热。信号进出插口,功率输出座、电源输入座和各功能开关,均选用高档器件,力保接触安全可靠。位置分布匀称合理,使用方便。
内部结构
◆机内整体布局分成左、中、右三室,左右为A、B通道独立放大区,互不干扰,提高隔离度和放大器对称性。中室为电源部分,从而为A、B通道不受干扰,大大提高信噪比,使音质更纯真。放大器的稳定性也得到极大的提高。
◆A、B通道放大器组件,铝散热器与机箱绝缘隔离,防止了机箱内直流高压对机壳有渗漏,提高了安全性。所有组件模块化设计,抗震抗摔强,安全可靠,不易损坏。
◆左、右两室散热风机,由前向后直接吹风散热,风阻小,散热效果好。降低机内温升,提高放大器稳定性。
◆左、右两室放大器电路板,放置于散热器之上。放大器工作时,散热器温度上升,烘烤电路板,提高元件脚与脚之间,焊点与焊点之间的绝缘度,减少因潮湿产生漏电而导致放大器不工作或损坏,提高放大器的稳定性。同时,电路板采用双面敷铜走线,正反面均有焊盘,元件脚与线路板更牢固,减少了虚焊、假焊等接触不良故障,提高产品可靠性。
◆面板中部开有进风口,利用左右风机吹风,直接对变压器、整流桥堆、大电解滤波电容进行散热,降低其工作温度。减少器件因高温而损坏,提高了整机的稳定性。
保护系统
整机具有全功能保护系统,特别是过载保护是本公司本产品独特技术,即使+10dB信号输入,输出不过载,无方波,失真小,保护扩声系统稳
定,可靠工作。具体保护功能如下:
◆功放电源开机交流启动自动保护:抑制启动电流,不影响其它设备工作和保护机内电路免受冲击。
◆开机延时接载:保护音箱免受冲击,无声开机。
◆直流输出断载保护:中点漂移和有直流输出时,防止音箱冲击受损坏而保护。
◆削波压缩保护:当信号输出过大时,使功放削峰失真输出,容易损坏喇叭,本电路能自动检测压缩信号保护音箱。
◆负载短路保护:当输出短路时,短路电流过大,保护自动切断输出,保护功放,当短路解除后自动恢复。
◆过热保护:当在高温环境和低负载工作时,机内升温较快。当功率管温度超过80度时,过热保护自动起控,切断负载。当温度低于70度时自动恢复工作。
◆ 关机保护:关机时先切断负载,实现无声关机保护音箱免受冲击。
技术参数:
产品型号
项目 |
PL-500 |
PL-700 |
PL-1000 |
PL-1500 |
8欧姆立体声功率 |
2 X 500W |
2 X 700W |
2 X 1000W |
2 X 1500W |
4欧姆立体声功率 |
2 X 800W |
2 X 1100W |
2 X 1400W |
2 X 2200W |
8欧姆桥接功率 |
1300W |
1900W |
2800W |
4300W |
频响 |
20Hz-20KHz ±0.5dB |
总谐失真 |
小于0.05% |
小于0.05% |
小于0.05% |
小于0.05% |
信噪比率(dB) |
95dB |
95dB |
95dB |
95dB |
输入灵敏度 |
1.0V 1KHz |
1.0V 1KHz |
1.0V 1KHz |
1.0/1.4/2.0v 1KHz |
输入阻抗 |
20kΩ平衡/10kΩ非平衡 |
转换速率 |
40v/us |
40v/us |
40v/us |
40v/us |
阻尼因数 |
>300 |
>300 |
>300 |
>300 |
增益控制 |
11阶步进增益 |
11阶步进增益 |
11阶步进增益 |
11阶步进增益 |
峰值 |
红色 |
红色 |
红色 |
红色 |
输出指示灯 |
绿色 |
绿色 |
绿色 |
绿色 |
保护指示灯 |
红色 |
红色 |
红色 |
红色 |
电源指示灯 |
绿色 |
绿色 |
绿色 |
绿色 |
工作模式 |
立体声并接桥接 |
立体声并接桥接 |
立体声并接桥接 |
立体声并接桥接 |
输入插座 |
卡侬母 |
卡侬母 |
卡侬母 |
卡侬母 |
链接插座 |
卡侬公 |
卡侬公 |
卡侬公 |
卡侬公 |
电源要求 |
220V~50Hz |
220V~50Hz |
220V~50Hz |
220V~50Hz |
尺寸 |
483X471X90mm |
83X471X90mm |
83X471X90mm |
83X471X132mm |
重量(毛重) |
19.5Kg |
22.2Kg |
28.5Kg |
38.5Kg |
