SP315视频跟踪器
视频切换器是基于两个以上的摄像头在同一个会场应用的摄像跟踪应用扩展产品。
SP315视频切换器采用先进的集成电路,使机芯元件化;高速TTL电路设计,使电路传输延迟时间更小,加上一级视放电路,使图像更清晰;视频信号经过切换器的同时,实现一定的相位校正,在一定的程度上纠正视频传输线路上的相位失真。
SP315视频切换器特点:
1. 具有6组视频信号输入,能连接6台摄像机
2. 可自动或手动进行任意组视频切换
3. 通过系统的预设后,可自动选择其中一组信号,分两路输出
4. 可进行手动切换视频信号功能
5. 安装在19英寸标准机柜上,便于操作及设备维护

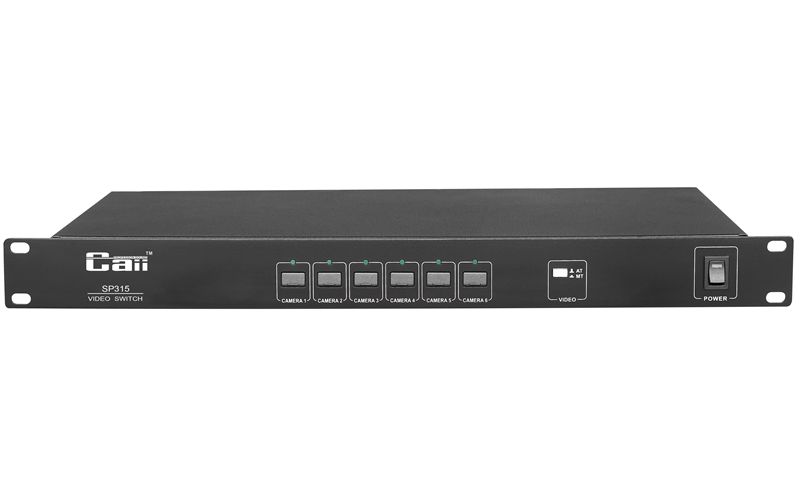

视频扩展器前面板
l 云台摄像机视频信号输出指示灯,常亮时表示扩展器输出信号为相应地址的云台摄像机的视频信号
l 扩展器手动切换输出信号的选择按钮
l 自动切换或手动切换输出信号的选择按钮,按下时为手动切换输出信号,弹起时为自动切换输出信号。
l 电源开关
视频扩展器后面板
l 电源输入插座(AC220V 50Hz FUSE 0.5A)
l RS232接口 (连摄像跟踪系统主机)
l RS485接口 (连接云台摄像机485控制线缆,此端口备用,A、B控制线直接并联接入摄像跟踪控制主机485接口)
l 云台视频信号输入接口
l 视频扩展器输出信号接口
