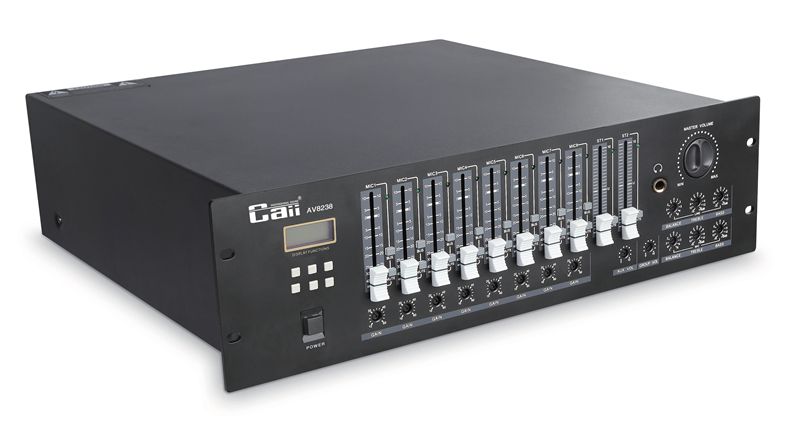

AV8238 会议管理中心
技术特点
适用于各种会议应用环境的多媒体集成管理平台AV8238多媒体管理控制中心。该产品在只有3U高度的机身内融合了先进的数字应用技术和丰富实用化的众多产品功能,具有异常丰富的多媒体接口,强大的音视频设备管理功能、并可以搭配摄像机实现自动视像跟踪功能。在满足用户需求的基础上,我们尽可能简化使用者的操作程序,配合集中控制系统,达到“只需开机,会议即可进行”的傻瓜式操作要求。相对于传统的音视频设备,AV8238多媒体管理控制中心的设计是以解决中小型会议环境的实际需求为目的,它的出现给视频会议室、多功能厅、多媒体教室等各类型会议工程应用环境提供了全新的系统解决方案。
● 输入:具有8路MIC平衡输入和2路线路输入接口,4路音视频同步信号输入接口,2路断点输入接口;
● 输出:2路MIC编组输出接口,2路主输出接口,2路辅助输出接口,2路录音输出接口,1路监听信号输出接口。
● MIC:接口可选择的48V幻象电源,方便各种拾音设备的连接,同时具有自动混音功能,8路话筒通道分别设置了静音开关和低切开关(100Hz)。可任意设置优先级的MIC输入通道,确保该通道音频输入信号优先,发言不被他人打断。
● 编组:MIC输入通道具有两编组功能,可按照任意通道组合进行编组管理,并可以独立调节编组输出信号电平。独特设计的音频电路,可按照任意通道组合进行编组管理,并可以独立调节编组输出信号电平。独特设计的音频电路,确保产品在搭建远程视频会议系统过程中,能有效降低视频会议系统常见的回音反馈问题。
● 录音:独立设计的USB录音输入输出电路,确保录音效果如同亲临现场一般自然。
● 均衡:高品质的高低音均衡控制模块、平衡高通滤波器,以及可接入外部音频处理设备的断点输入接口,确保专业应用环境的需要。
● 保护:完善的工作和保护指示,使操作及维护更加方便。
● Video:8进4出的AV矩阵,每一组输出可独立选择8组输入中任意一组信号输出。
● VGA:4进2出的VGA矩阵,输出可独立选择,满足绝大多数VGA显示器的高品质图像要求。
● 设置参数可自动保存,断电后数据不丢失。
● 232接口,电脑软件控制、摄像跟踪、可连接中控控制。
● 搭配市面上大部分品牌的摄像机可以实现对普通模拟话筒的视像跟踪功能,方便如视频会议、报告厅等多种场合的视频应用,性价比极高。
● 通用的RS-232接口,可配合多种集中控制系统的连接使用,通过中控可控制视频切换、VGA信号切换、音频输入通道切换、话筒的开关管理、优先级的设置、发言摄像自动跟踪、系统主音量大小调整等功能,完美实现系统的智能一体化管理。
系统参数:
名称 |
连接器类型 |
通道数量 |
标准输入/输出电平 |
最大输入/输出电平 |
输入/输出抗阻 |
话筒输入 |
XLR |
8 |
-54dBu |
-24 dBu |
1KΩ |
发送/返回端口 |
PHONE插口 |
2立体声 |
-10 dBu |
+10 dBu |
发送75Ω/返回20k |
MIC编组输出 |
PHONE插口 |
2 |
-10 dBu |
+10 dBu |
75Ω |
主控输出 |
XLR接口 |
1立体声 |
-5 dBu |
+15 dBu |
75Ω |
录音输出 |
USB插口 |
1立体声 |
|
|
|
视频 VGA输入/输出规格
名称 |
连接器类型 |
通道数量 |
标准输入/输出电平 |
输入/输出抗阻 |
AV矩阵 |
RCA |
8进4出 |
1Vp-p(Y)1Vp-p |
75Ω |
VGA矩阵 |
VGA |
4进2出 |
0.7Vp-p |
75Ω |
